航空航天是一個多元化的行業，包括衛星、運載火箭、飛機，它們都是由特定組件組成的高度復雜的飛行設備，每個組件不管是外飾面還是內部件都需要具有特殊特性的涂層，如太陽反射、導電性、低釋氣性、強防腐蝕、耐干濕侵蝕等，這對航空航天涂裝生產線提出獨特的挑戰。

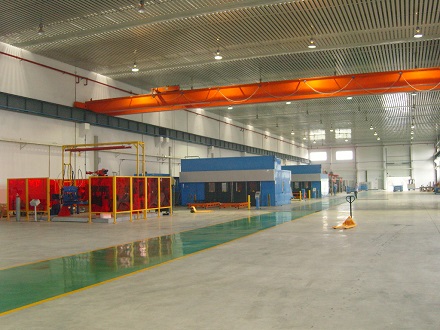

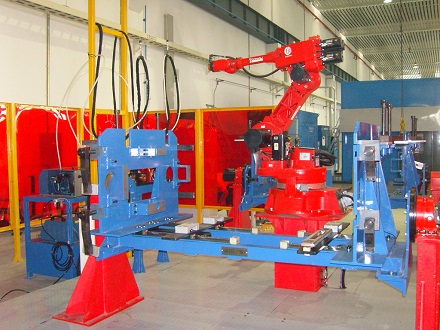

九通是一家專注于智能涂裝環保解決方案的服務商，通過對中國運載火箭研究院（703院）、中國飛航導彈研究院（301院）、中國航天科工集團、中國神舟飛行器有限公司、中國運載火箭技術研究院、西安西航集團等涂裝項目的落地，已有豐富的航空航天涂裝生產線設計、研發、生產、安裝、售后經驗，為后續項目成功實施打下堅實的基礎！
免費熱線：400-901-8969 微信手機號：17316910092
| 序號 | 工件名稱 | 尺寸（長×寬×高）mm | 重量KG | 產量 |
|---|---|---|---|---|
| 1 | 航空航天結構件 | 4000×620×620 | 200 |
運輸方式選擇一種或多種組合，建議普鏈+車間行車，普通懸掛輸送鏈作為輸送設備單點吊重125kg；鏈條節距80mm按吊掛間距4800m，日產量100臺計算，則流水線工藝速度為：V=（4.8m×100）/(14×60)=0.57m/min，設計參數取V=0.6m/min取工藝鏈速為0.2m/min-1.00m/min，速度變頻可調。
上線—脫脂—清洗—表調—磷化—清洗1—清洗2—水份烘干—噴粉—固化—強冷—下線
| 序號 | 工藝名稱 | 工藝方法 | 作業方式 | 工藝時間 | 溫度（℃） |
|---|---|---|---|---|---|
| 1 | 上件 | 4min | |||
| 2 | 脫脂 | 噴淋 | 3min | 55-65℃ | |
| 3 | 清洗 | 噴淋 | 1min | 60-70℃ | |
| 4 | 表調 | 噴淋 | 1min | RT | |
| 5 | 磷化 | 1min | RT | ||
| 6 | 清洗1 | 2min | |||
| 7 | 清洗2 | 熱風循環 | 10min | 60～90°C | |
| 8 | 噴粉 | 機器人 | 1.5min | ||
| 9 | 固化 | 自然 | 4min | ||
| 10 | 強冷 | 機器人 | 1.5min |
采用多管小旋風除塵器+采用濾芯過濾器組合方式，為兩級除塵；烘干熱源：天然氣
為了保證活性炭吸附床的凈化效率和使用壽命，確定在活性炭吸附床前再設置一級漆霧過濾器，內部結構為我方所獨有的VQ預處理系統。節約過濾棉使用量，減少更換次數 | 滾涂房2套排風及吸附系統，共用一套催化燃燒再生系統。降低設備總功率和投資成本。 |
活性炭吸附床設計規范標準結合現有排風機組尺寸，按照過濾風速設計標準盡量多的放置活性炭量，增加活性炭的吸附飽和周期，在設計中盡量滿足設計規范中要求的過濾風速，減少周期性的脫附次數,提高活性炭的使用壽命。 | 選用高典值的活性炭，保證活性炭的吸附效果，同時提高活性炭的吸附效率和使用壽命，選用典值≥800的蜂窩活性炭做濃縮媒介。 |
催化燃燒再生系統脫附時采用內循環，我方結合多年經驗，脫附熱氣和分解排放廢氣以換熱的方式進行循環利用，當脫附結束時再進行排放。在廢氣分解后的熱風管路中設置濃度檢測裝置，保證脫附后的熱氣為潔凈的熱能空氣，在經過循環利用至吸附床脫附時不會對活性炭產生二次污染。大大提高熱量的利用，降低加熱能源的損耗。 | 催化燃燒爐設置阻火器，防火閥等裝置，采用PLC控制，實現與各個電器系統的連鎖控制，并與原滾涂房的控制系統實現互鎖，當有故障時報警提示。整體吸附床配置有氮?dú)庀老到y(tǒng)，進一步避免火災引起的安全隱患。 |
所有風機增加減噪間，設置消音設施,噪音控制在≤80D | 整體設計符合節能、環保、安全的設計規范。 |
 |  |  |
 |  |  |
| 序號 | 設備名稱 | 尺寸（長×寬×高）mm | 數量 |
|---|---|---|---|
| 1 | 脫脂設備 | 8000×1800×2500mm | 1套 |
| 2 | 水洗設備 | 3700x1600x4100mm | 1套 |
| 3 | 水份烘干室 | 5000×1800×2500mm 橋式 | 1套 |
| 4 | 烘干室 | 12000×1800x2500mm 橋式烘干爐 | 1套 |
| 5 | 強冷室 | 5000×1800×2500 | 1套 |
| 6 | 輸送方式 | 懸掛輸送鏈 | 1套 |
| 7 | 輸送工藝小車 | 6套 | |
| 8 | 空氣凈化系統 | 1套 | |
| 9 | 噴涂裝置 | 美國GRACO | 4套 |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制 ，可加微信咨詢：
掃一掃立即溝 通銷售

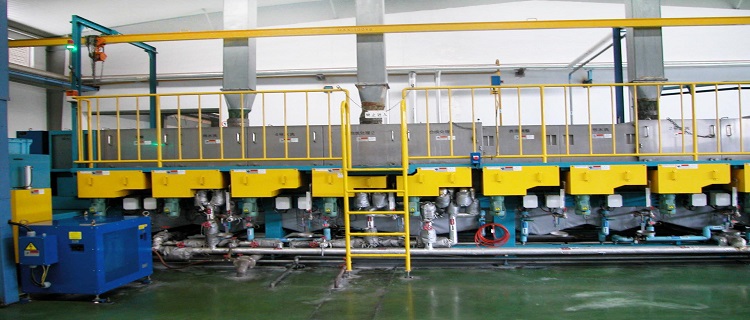

脫脂是為了去除工件表面的油污，提高工件表面涂層的附著力，由脫脂槽、噴淋管路、加熱裝置、溫度控制等組成。 |  |
 |  |  |  |  |  |
| 脫脂槽 | 槽子加熱裝置 | 噴淋管路 | 溫度控制 | 除油裝置 | 水洗設備 |
為矩形槽，槽體由δ3mm、SUS鋼板結構制造而成，槽底設計成斜坡式（3%傾斜度），便于排渣和沖洗；在槽口設進水補水管路，槽底部有排放口，排放閥門設于槽底部，便于水排放干凈，槽體內涂重防腐涂料進行防腐。 | 予脫脂槽子容水量為1.92m3/h,配電加熱功率25Kw,脫脂槽子容水量為3.84m3/h,配電加熱功率50Kw,第一次加熱時間為5小時，以后連續生產后每天的槽溫不會降到40度以下，此時每天的槽升溫時間不會大于1小時。直接加熱方式，不銹鋼電加熱器直接安裝在水槽內。 | 噴淋管路由主管路、噴淋管、水泵、噴嘴、截門、過濾器等部件組成。噴淋管為SUS304管，每根噴淋管之間間距300mm。采用法蘭連接，便于維護和清理。每根噴淋管上的噴嘴之間間距為300mm，噴頭選用可調角度的噴嘴。水泵選用管道泵，在水泵進出口處設置閥門，方便檢修水泵。 | 槽液溫度控制采用原裝日本進口鉑熱電阻溫度傳感器及帶PID調節的原裝日本進口智能溫控儀進行自動控溫（其中溫控儀帶超溫保護）根據槽液溫度的設定值自動接通或切斷電加熱器，以此來達到槽液溫度自動檢測、自動顯示、自動控制。 | 采用加熱靜置分離法進行分離處理，脫脂液通過水泵送到置于高位的油水分離槽，在油水分離槽中加熱升溫，加熱溫度：80℃，利用油比水輕的物理性質，油分子浮到上部?jī)?chǔ)存到一定量后通過集油槽流入集油桶中，進行人工收集去除，而在槽體底部設置有回流管路，槽液自動流回處理槽。 | 由水槽、噴洗管路、過濾等組成；水槽為矩形槽，槽體由δ3mm、SUS鋼板結構制造而成，槽底設計成斜坡式（3%傾斜度），便于排渣和沖洗；在槽口設進水補水管路，槽底部有排放口，排放閥門設于槽底部，便于水排放干凈。槽體設溢流口，水位過高可溢流到旁邊的排水溝內，水洗槽由2個槽子組成，采用逆洗工藝，可以節約用水 |
| 靜電粉末噴涂工作原理：噴粉槍將帶電的粉末粒子噴向工件，在電場力的作用下，粉末粒子吸附到工件表面，粉末粒子經流平、固化而形成的一種涂覆方法。 工作時，粉末在供粉器中與空氣混合后被送入噴粉槍。高壓靜電發生器產生的高電壓接到噴粉槍內部或槍頭上，粉末粒子在噴粉槍內部或出口處被帶上電荷，在氣力和靜電力共同作用下，粉末粒子定向噴到工件上。同時在電場力的作用下也可吸附到工件的背面上，但涂層較薄。當附著在工件上的粉末達到一定厚度時，則發生靜電相斥，后來的粉末就不易再被吸上，使其達到均勻的膜厚。工件在固化爐中在溫度的作用下粉層流平、固化，形成均勻的涂層。 |
 |  |  |  |  |

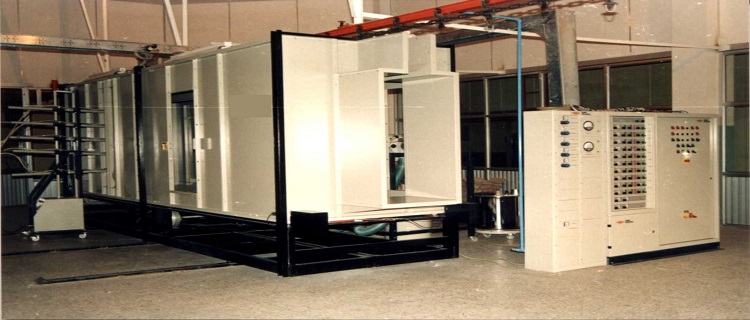

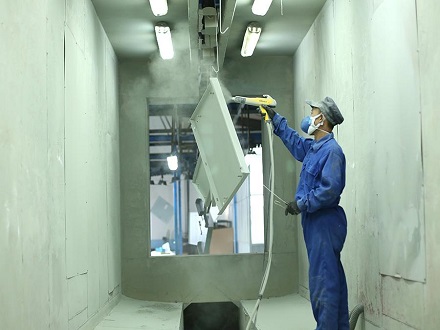

| 噴粉房 | 手動噴粉槍 | 兩級回收裝置 | 濾芯過濾器 | 風機及風管 |
采用不銹鋼板拼裝組合式結構，板厚1.5mm，壁板和頂板為向外折邊的拼裝板，采用螺栓連接，所有板縫用密封膠處理，室體表面平整，光潔，清粉方便，換色容易；室體頂部為弧形板，以防止靜電積粉；室體底部采用自清潔設計，可以有效防止粉塵沉積，積粉自動回收；室內配有照明裝置，符合國家有關粉房?jī)?nèi)照度要求，安裝在噴粉柜外側頂部的玻璃上，目視方向無陰影；粉房抽吸口處配有導板，提高抽吸風速，提高上粉率的同時將即將沉底的大顆粒粉及時回收，保持室內干凈度。 | 采用進口金馬的手動噴粉設備，其中每套含靜電控制箱1套，帶內置式高壓靜電發生器，可拆式不銹鋼供粉桶（手動槍配套）1只，輸粉泵，輸粉管及低壓電纜1套。該槍系統是目前國際最好的噴粉設備，性能可靠，重量極輕，內置可拆卸的高壓模塊（高壓模塊緊鄰噴嘴電壓損耗低，模塊化維修便捷），供粉桶及設計緊湊的控制器具有良好的克服靜電屏蔽效果，可以保證最佳的噴涂效果和均勻的噴涂質量。供粉桶不用工具，即可拆卸全部零件，清潔、便利、快捷。 | 采用多管小旋風除塵器+采用濾芯過濾器組合方式，為兩級除塵。具有粉末自動回收，回收率高，凈化徹底，回收的粉末通過在多管小旋風除塵器下部送回供粉系統的供粉桶內，粉末落入供粉桶經過篩后可以重復使用。大旋風除塵器和回風管道的內壁非常光滑，以保證回收的粉末不會沾附在內壁上。風管內的風速控制在粉塵始終處于懸浮狀態，不會產生積粉，無需人工清理；它能有效地將粉末中的細小粉塵分離出來使其進入第二級回收裝置，第二級濾芯回收裝置的除塵效率在99%。 | 濾芯采用美國唐納森生產的產品，使用壽命長，過濾效果好，濾芯內部的反吹控制裝置能高效徹底清除附在表面的粉末，保證粉末回收的質量和粉末的利用率，粉末回收的效率可達99%。箱體主體材料采用冷軋?zhí)间摪錛235A制造，板厚2mm；反吹裝置由脈沖控制儀和反吹電磁脈沖閥組成，通過脈沖控制儀整定后實現自動控制，脈沖控制儀采用CMOS數字集成電路，從而大大提高了抗干擾性，它耗電省，運行時無噪音、無火花、無機械易損件、體積小、重量輕、壽命長、工作可靠、維修方便。 | 風機采用選用4-72No4.5A離心風機，性能良好、效率高、造型美觀、結構緊湊、運轉平穩、安裝便捷；機座采用槽鋼、角鋼焊接成框架，確保其承重力；送風管道均采用δ1.2mm優質鍍鋅鋼板咬口制作，管路成型無變形；風機底部安裝阻尼或彈性減器，設有風機減噪間，確保系統噪聲控制在75dBA以下,風管采用δ1.2mm優質鍍鋅鋼板咬口制作，管路間連接采用法蘭連接方式，法蘭間填充石棉繩作為密封材料。 |

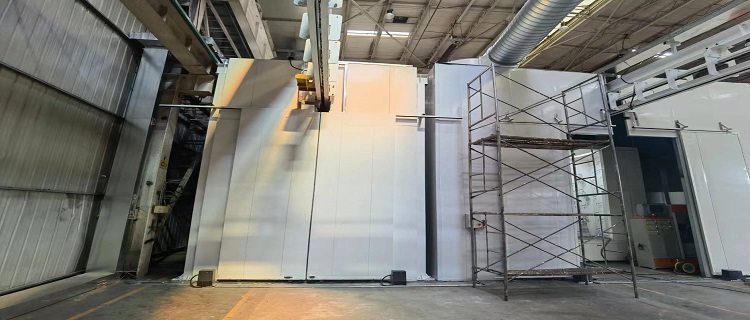

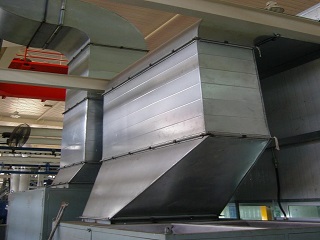

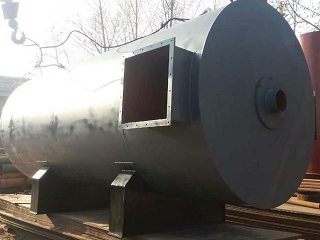

烘干室采用熱風循環燃?xì)饧訜岬姆绞竭M(jìn)行,采用直通式結構,通過循環風機及管道，加熱后的空氣進入烘干室內與工件進行熱交換，實現對工件的升溫加熱，換熱后的空氣由回風管收集，與補充的新鮮空氣一起返回到燃燒室，形成內循環。為使室內溫度分布均勻，保證烘烤效果，本方案設計采用底部中央送風，上部?jī)蓚?cè)回風的循環方式，有效利用了室內空間，提高了室內有效容積利用系數，節約能源，減少裝機功率，便于烘道內清潔。烘干室兩端設有電動平移大門，以增加保溫性能。烘干溫度采用溫度傳感器自動控制，并在長度方向設置測控點。 |  |
 |  |  |  |
| 烘干室體 | 燃?xì)馊紵?/td> | 循環風機 | 送、回風管 |

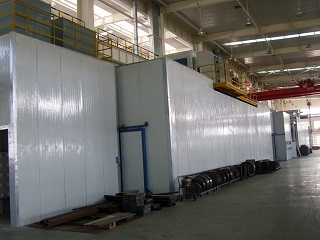

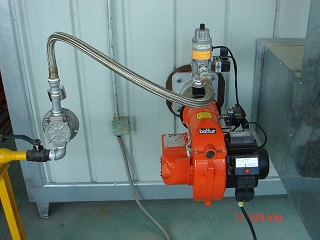

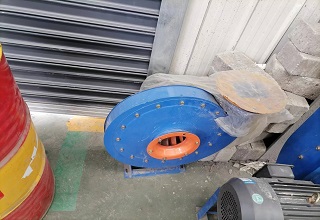

室體骨架立柱、橫梁、檁條采用型鋼制作，所有骨架材料均做防腐處理，保溫性能好、承載能力大；室體內壁板材料采用厚度為δ0.5mm的彩鋼板，外壁板采用厚度為δ0.50mm的波紋彩鋼板，中間填充δ100mm厚的巖棉夾芯（巖棉密度為120公斤/立方米）保溫板，室體包邊包角材料為δ1.5mm冷板，使外壁板溫度不高于室溫5℃；保溫壁板為企口插槽式結構；在室體的兩端設置仿行門洞，門洞尺寸為(W×H)：400×2900mm | 為保證冬季時漆膜與工件基體的附著力，通常要求其環境溫度應≧15゜C，增加的加熱裝置確保冬季低溫下作業的噴涂效果，整合在送風系統中；結合冬季升溫加熱功率值要求，燃燒器選擇意大利“baltur”公司BTG28P型兩段火式燃?xì)馊紵?，安全?jié)能 | 4-72/4-73離心風機，無耐溫要求，皮帶輪驅動，低能耗、高效率、穩定強；風機底座采用槽鋼、角鋼工業型材焊接成框架，牢固耐用；多翼葉輪，葉輪材質為16Mn，噪音不大于85dB（A）；風機風量、風壓等參數滿足設計要求 | 風管室外部分采用δ50mm巖棉保溫材料保溫，再用δ0.5mm鍍鋅鋼板包裹，安裝方便，外形美觀。為促使熱空氣在室內強烈循環，并使之均勻分布，在送風管、回風管、新鮮空氣補充管路進口、廢氣排放管處設調節碟閥；烘干室內的送、回風管均采用δ1.2mm鍍鋅板咬口制作，無需焊接，保證了管路的美觀；管路間連接均采用法蘭連接方式，法蘭間填充石棉繩作為密封材料；風管在烘干室整個長度方向布置到，以保證送、回風時均勻。 |
 |  |  |  |

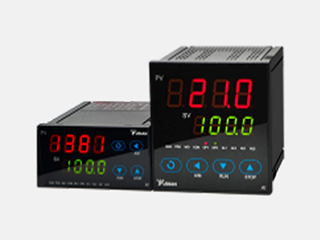

| 溫度控制系統 | 耐高溫過濾器 | 廢氣排放系統 | 風幕系統 |
烘干溫度到240℃，可根據需要調節設定，以適應涂裝生產發展及采用不同涂料的需要；爐內溫度采用數字式溫控儀顯示并自動控制，采集信號送入控制柜溫控儀，由溫控儀按設定烘干溫度值對燃燒器的工作進行自動控制，保證室體內溫度滿足烘干任務的完成；具有超溫聲光報警并自動聯鎖停機功能. | 在送風口設置過濾裝置，以保證循環風的潔凈度，選擇3001GG耐高溫粗效平板式過濾器，其采用無堿玻璃纖維絲條加工而成，纖維層由迎風面到背風面由稀到密，有效地阻攔灰塵，具有風量大、阻力小、阻燃、耐化學腐蝕、耐輻射能力卓越的特點。 | 航空航天結構件涂裝過程中產生的有機廢氣通過手動蝶閥、牽引風機,廢氣排放管道直接引入熱風爐膛焚燒后高空排放。 | 為了隔斷烘干室門開啟時，熱量的散失，降低能源的消耗，在烘干室進、出門出均設計有風幕裝置，風幕流向采用側送、側吸式結構，根據計算，確定風幕送風系統的風量為：5064m3/h。 |

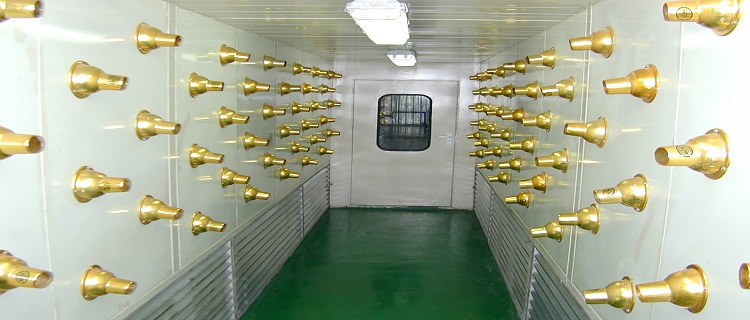

| 從烘干室出來的工件即進入強冷室。強冷室主要由室體、風機、風管及風箱等部分組成，送、排風箱隔開，送風機從車間進風，將新鮮冷空氣送入室內；排風機將室內經工件傳熱的熱空氣排出車間。為提高風速，采用可調吹嘴送風，加快工件表面熱量散發。 |
 |  |  |  |  |
| 強冷室體 | 強冷送風系統 | 送風管 | 風機箱體 | 電氣控制系統 |
強冷段骨架與輸送系統剛架為共用結構，為保證具有足夠的支撐剛度，立柱采用型鋼制作，所有骨架材料均做噴砂、噴漆處理，保溫性能好、承載能力大；強冷段壁板用δ50mm厚巖棉彩鋼夾芯板相拼裝而成，外板為0.6mm彩鋼板，內壁板為1.0mm鍍鋅鋼板，結構牢固、密封可靠、色彩端莊、阻燃。 | 強冷室1室體布置風嘴320個, 強冷室2室體布置風嘴640個，吹風罩板骨架采用L40*3角鋼焊接而成，罩板采用Q235δ2.0鋼板制作，吹風風嘴直徑φ50。吹風罩與室體內壁連接牢靠。 | 風冷室的送風管均采用δ1.2mm鍍鋅板咬口制作，無需焊接。保證了管路的美觀；管路間連接均采用法蘭連接方式，法蘭間填充石棉繩作為密封材料。 | 采用型鋼F80x4矩形鋼管作骨架，表面鋪設δ50mm厚的巖棉夾芯板，內壁板材料采用厚度為δ1mm的鍍鋅鋼板，外壁板采用厚度為δ0.6mm的波紋彩鋼板，中間填充巖棉。 | 整個電氣系統采用集中控制，核心元件采用PLC及HMI控制，PLC采用西門子系列產品，HMI采用臺灣HITECH的PWS產品，所有設備均由PLC進行控制，溫度控制系統采用RKC數字智能化溫控儀；各個系統均有手動、自動操作方式；噴漆室送、排風機采用聯鎖電路；烘干室循環風機及加熱器有聯鎖裝置。 |

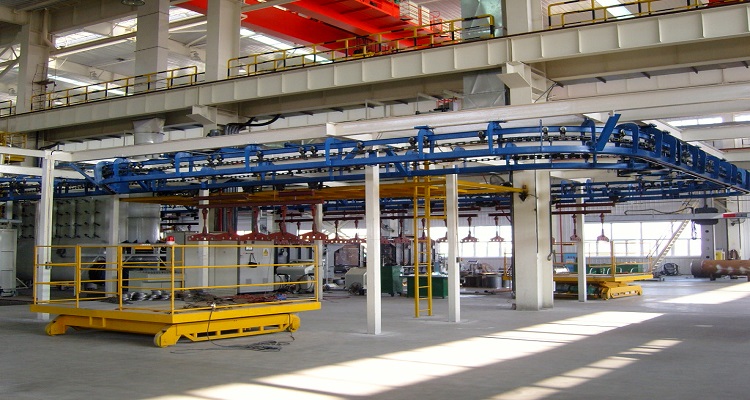

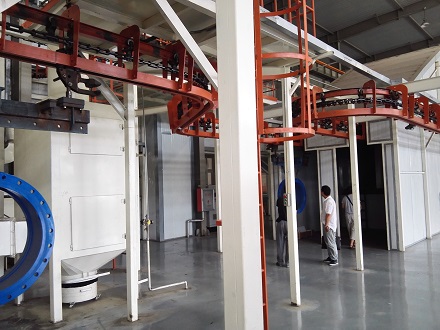

采用普鏈懸掛輸送機，機械化與自動化程度高，主要使用于銜接工序繁多、節拍很短、工藝方法相對穩定的生產過程；具有良好的空間性，能在水平面與垂直面內作任意回轉，根據工藝流程需要，經合理的工藝線路設計，可穿越較長路線，繞過障礙，將工件按預定的線路運往指定地點，達到搬運物件的生產目的，從而將各個單一的獨立的專業生產環節配套成自動流水線，提高生產率和產品質量，強化管理水平。此外該機可使工件連續不斷地運經高溫烘道、有毒氣體區、噴粉室、浸漆前處理、冷凍室等到，完成人工難以操作的生產過程。從而改善工人勞動條件，同時，該機還具有動力消耗較少，噪音低、運行平穩、易操作、使用安全等優點。 |  |
 |  |  |  |  |  |
| 驅動裝置 | 鏈條 | 滑架 | 吊具 | 回轉裝置 | 安全網 |
采用行星減速機三角皮帶結構的傳動裝置，驅動輪標準齒數為10，如用戶有特殊需要，也可提供齒數為13、16的紅色動輪，速度范圍內為0.5~10m/min，考慮到線路運輸?shù)钠椒€(wěn)性和使用壽命，建議一般在輸送量允許范圍內考慮線速度以2~6m/min為佳。 | 鏈條是輸送機的牽引部件，XT-100普通懸掛輸送機采用模鍛可拆鏈，并經熱處理，大大改善了鏈條的綜合機械性能，該種鏈條除了作直線運動外，還能在水平方向上任意回轉，每節在垂直面內的最大轉角為9°；鏈條節距：t = 76.20mm，破斷載荷：110KN，鏈條許用張力：10KN，每米重量：3.8kg/m | 小車架采用精密鑄造，具有較高的強度和較長的使用壽命，負載滑架最大單點吊重：125kg，滑架裝有滾動軸承，且在滑架端部還裝有壓注式油杯，保證潤滑良好，動行阻力小，其最高使用溫度為180℃~200℃，如使用溫度超過200℃ | 吊肯是掛在負載滑架、重載滑架上承載貨物的工具，它的結構形式由工件的外形及工藝要求所決定，由客戶提供工件外形資料或?qū)崢?，具體設計制造，可由本廠承擔。 | 回轉裝置是引導鏈條及滑架平穩地沿軌道轉彎的水平改向裝置，安裝在線路的水平轉彎軌段上，回轉裝置可分為：鏈輪回轉、光輪回轉、滾子列回轉三種結構形式。 | 為防止高空輸送機上的工件掉下碰壞機器或行人造成事故，在輸送機通過過道及操作地點，特別是升降地段，裝設安全網，為使輸送機上的物件能在安全網中順利通過，工作邊緣也與安全網保持足夠的間隙（≥150mm）。 |

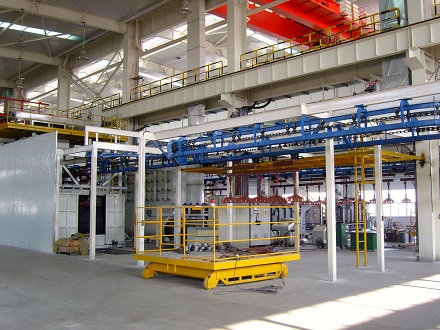

工件自身重量達到200Kg，靠人手工搬上、卸下是屬于繁重體力勞動，因此本方案系統配備移動式液壓升降平臺2套，分別布置在工件的上、下線位置處。工件通過小車運輸?shù)揭簤汗ぷ髌脚_(tái)上，輸送線的吊鉤按一特定方向即向前運動，傳送鏈帶動吊鉤直線前行，操作者按紐啟動，工作臺上升到達預定位置停止并呈45度傾斜，操作者將掛具掛好，吊鉤直接鉤住工件，輸送線上升，帶動工件向上運動，工件逐漸立起，直至完全立起，脫離小車，實現工件的自動上線，為保證小車內工件全部上件，小車可以橫向移動，使全部工件實現自動上件。自動下件同理。 液壓升降工作臺，油缸具有自鎖保壓，不漏油、不下降、工作安全可靠；點動式控制，一層、二層層均安裝控制盒，控制按鈕盒；平臺兩側安裝導軌，以保證升降機運行平穩；系統帶有停電應急下降閥，當系統在工作時，由于突然斷電，可以使升降設備安全下降；工作平臺裝有1米高簡易護欄和在傾斜45度時防止工件滑出小車的擋板。
符合國家/行業/地方標準，整條風電塔筒涂裝生產線高效、穩定、安全、環保。
| 國家標準/行業標準/地方標準 | 編號 |
|---|---|
| 《涂裝前鋼材表面腐蝕等級及除銹等級》 | GB8923-88 |
| 《車間空氣粉塵衛生標準》 | GB103328-10333-89 |
| 《涂裝作業安全規程涂漆前處理工藝安全及其通風凈化》 | GB7692-1999 |
| 《安全標準》 | GB2894-1996 |
| 《工業企業防護罩安全要求》 | GB8196-87 |
| 《低壓配電設計規范》 | GB50054-95 |
| 《登高梯臺欄桿安全標準》 | GB4053-83 |
| 《涂裝作業安全規程、涂漆工藝安全及其通風凈化》 | GB6514-1995 |
| 《涂裝作業安全規程、勞動安全和勞動衛生》 | GB7691－87 |
| 《工業企業噪音控制設計規范》 | GBJ87－85 |
| 《安全標致》 | GB2894－1996 |
| 《工業企業照明設計標準》 | GB50034－92 |
| 《工業機械電氣第一部分：通用技術》 | GB/T52226.1－1996 |
| 《工業機械電氣設備通用技術條件》 | GB/T522611-96 |
| 《工業企業界的噪聲標準》 | GB12348-90 |
| 《大氣污染物綜合排放標準》 | GB16297-1996 |
| 《生產過程安全、衛生要求總則》 | GB12801-91 |
| 《工業企業設計衛生標準》 | TJ36-79 |
| 《電氣裝置安裝工程低壓電器施工及驗收規程》 | GB50254–1996 |
| 《機械防護安全距離》 | GB12265-90 |
