機械回收噴砂房采用機械動力輸送回收磨料，可分為皮帶機、刮板、螺旋機三種方式，配合斗式提升機、分離器實現砂料的輸送、循環回收利用，相比于氣力輸送回收，其效率更高、更環保，使用成本更低，主要適用于35米以上的噴砂房，比如船舶分段涂裝。
九通機械回收噴砂房具有除塵率高達99.99%以上、運行穩定、廠家直銷、結構簡單、收砂量大（幾百?lài)?小時）、支持定制等優勢！
免費熱線：400-901-8969 微信手機號：17316910092
1.機械 噴砂房 產品優勢
適用性廣：可適用多種砂材多種規格的噴砂回收工作
檢修便捷：結構簡化，各系統采用互鎖控制，關鍵磨損部位配置標準模塊，提高檢修方便及快捷性
加工效率高：機械動力收集磨料，磨料可任選并循環利用，高效適用性強
干凈整潔：整體的集砂回收斗，無殘砂，房?jī)?nèi)干凈整潔，無需人工清理
工作條件好：上部補進風，底側部吸風的抑塵循環方式，能見度高、粉塵量低，有利于工人身心健康
安裝簡單：美觀、占地面積小，安裝方便，所有設備管道連接，可根據現場情況隨意安裝
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心

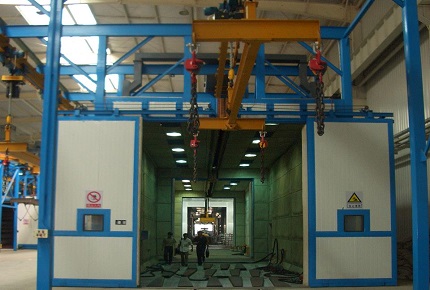

機械回收噴砂房主要適用于35米以上的噴砂房，應用于大中型工件高效率的表面噴砂處理，從而增加工件與涂層之間的附著力等效果，如毛坯件、鑄造件、焊接件、熱處理件、鋼結構、集裝箱、變壓器殼、船舶修造、鍋爐橋梁等，行業涉及工程機械、船舶、專用車、礦山機械、電力、石油石化、航空航天等。九通擁有眾多各類型噴砂房實施經驗：中車、寧夏遠高重鋼、哈電、力鈞軌道裝備、中油管道、方圓集團等，確保項目設計、制造周期可控制在2個月內。
 |  |  |
 |  |  |
| 噴砂系統工作原理 | 砂料回收系統工作原理 |
砂料儲存在噴砂主機的噴砂罐內，當進行噴砂作業時，噴砂罐上的組合閥動作，將噴砂罐上的封砂托頂起、噴砂罐充壓；同時，噴砂罐下面的砂閥打開、助推閥打開；由于噴砂罐充壓，強行將砂料從砂閥的進砂口壓出到出砂口，通過助推氣流，將砂閥出砂口的砂料加速；加速后的砂料氣流混合流通過噴砂管至高速?lài)娚皹尣⒃诟咚賴娚皹寖?nèi)，進一步將砂料加速（助推氣流加速至超音速）；被加速的砂料以很高的速度噴射到被處理工件的表面，實現噴砂作業的表面清理及強化目的。 | 機械回收噴砂房室內的磨料通過蜂窩地板漏到皮帶（刮板）輸送機上，皮帶機（刮板）把噴砂室內的砂料、粉塵、清理物等通過斗提機和螺旋輸送機送入磨料分離系統中，通過磨料分離器、將磨料及粉塵污物分開，有用的砂料進入噴砂罐內繼續循環使用，粉塵及污物則隨氣流進入除塵系統內，經過除塵系統的過濾、干凈空氣排入大氣，粉塵及污物則儲存在粉塵筒中等待定期清理。 |

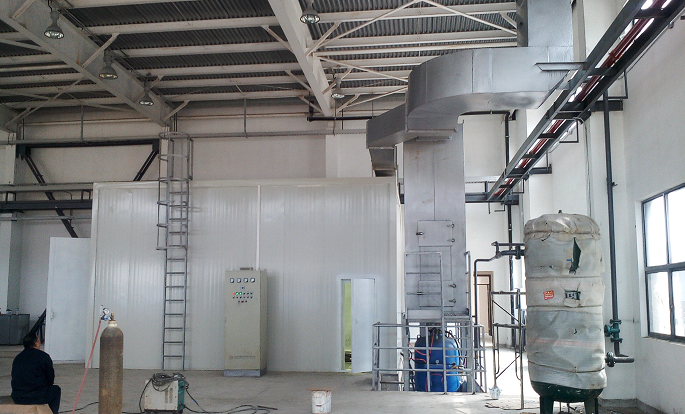

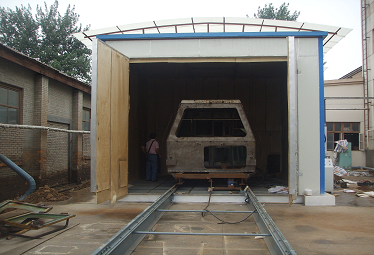

九通機械回收噴砂房雙層骨架采用優質型鋼，并經噴砂、防銹、底漆涂裝處理，外面采用75mm厚彩鋼夾心板，外形美觀、結實可靠、防腐耐用、保溫隔熱、消音效果好（500HZ以下）；房?jī)?nèi)四周全部安裝耐磨橡膠板或≥2mm錳鋼板防護，有效保護房體；可根據客戶要求及工件尺寸來設計房體大小，滿足多工藝需求！在噴砂房?jī)?nèi)可設置固定噴砂平臺，方便作業；噴砂房物流門可定制化，如電動對開門、手動對開門、柔性門等，客戶可自行選擇；如有小工件噴砂，建議使用柔性門，小工件柔性門關閉，大工件打開，可節省耗能，也改善作業環境。 |  |
 | 由噴砂主機、砂閥、截止閥、回轉加料閥、高速?lài)姌尩冉M成；噴砂主機采用九通JT-11-900Y型高效大容量噴砂機，采用保壓式工作原理，可同時帶二個砂料控制閥二把高速?lài)姌屵M(jìn)行噴砂作業，裝砂容量大，一罐可裝鋼砂約5噸；噴砂罐體按照ASME標準設計制造，可直接進行壓力容器申報，滿足國家相關標準要求。 |
 |  |  |  |  |
| 砂閥 | 回轉加料閥 | 截止閥 | 高速?lài)娚皹?/strong> | 機器人 |
控制砂料開啟及關閉、無極調整噴砂量，安裝在噴砂主機底部，九通采用進口CLEMCO氣動控制噴砂閥，氣夾式控制方式，具有精確性高、出砂量大、出砂均勻、調整方便、安全可靠、使用壽命長（3000小時以上）等優勢，客戶也可選湯姆遜或國產砂閥 | 控制砂料的開啟及關閉、調整噴砂流量，安裝在噴砂主機頂部，夾套式結構，驅動部分為一膜片氣缸，性能穩定可靠、幾乎無需維護、出砂量大、控制靈敏，且噴砂罐上安裝料位傳感器，有利于人員辨別噴砂罐加砂量，當砂料達到設定值，回轉加料閥自動關閉，簡單高效。 | 回轉加料閥在更換或維修時可將截止閥關閉，這樣在更換、維修回轉加料閥時就不需要將砂料全部放出，省時省力；該閥九通最新開發，終身免維護、維修 | 自主研發設計的高速?lài)娚皹專氖闲螄姽埽洳馁|(zhì)均采用碳化硼制造，使用壽命長，可使用壽命800-1000小時；文氏管?chē)姌屌c普通噴槍比，噴砂速度快，工作效率可提高50%，工作效率可達到35m2/h，且反沖力小，高效省力。 | 客戶可選噴砂機器人完成噴砂作業，具有節能環保、高效率、高質量、智能化、自動化、安全性高、適用范圍廣等優勢，采用噴砂機器人進行作業是大勢所趨。噴砂機器人包括龍門式、側壁式、內壁式三大類，按機械軸數可分為四軸至十三軸噴砂機器人，客戶可根據工件的不同處理工藝要求進行定制化選購。 |
機械回收噴砂房的磨料回收系統由皮帶輸送機、磨料提升機、磨料振動篩選機組成。
| 皮帶輸送機 由減速電機、輸送皮帶、驅動輥、張緊輥、托輥等裝置組成，具有結構簡單、耐磨、穩定可靠、維修量小、安裝靈活、通用性強、輸送量大等優勢。 |
| 磨料斗式提升機 利用固定在膠帶上的料斗來向上輸送粉狀、粒狀、小塊狀的散狀物料，由擺線針輪減速機、上下滾筒、輸送膠帶、料斗、封閉料筒和漲緊裝置等組成，九通采用帶電機擺線針?biāo)佥啘p速機，方便安裝、結構簡單；為了保證工作時輸送膠帶不打滑，滾筒被制作成鼠籠型，提高提升膠帶與帶輪間磨擦力，避免打滑現象，降低提升皮帶的預緊力，延長使用壽命；設有一套漲緊裝置，反自轉結構能夠有效防止提升帶自轉，避免對操作人員造成傷害。 |
| 磨料振動分離篩選機 磨料旋振篩選機專用于精確篩選分離噴砂磨料，能精細篩選分離各種類型、任意粒度的磨料或丸料，能任意控制磨料粒度，并能確保循環使用的磨料粒度完全均勻一致，從而確保高精細噴砂加工質量和效率，并節省磨料。通過二級篩選，分離出異物、殘屑雜質、不合格的磨料和破碎細磨料及細殘屑，僅有工藝要求的好磨料循環回噴槍。 |

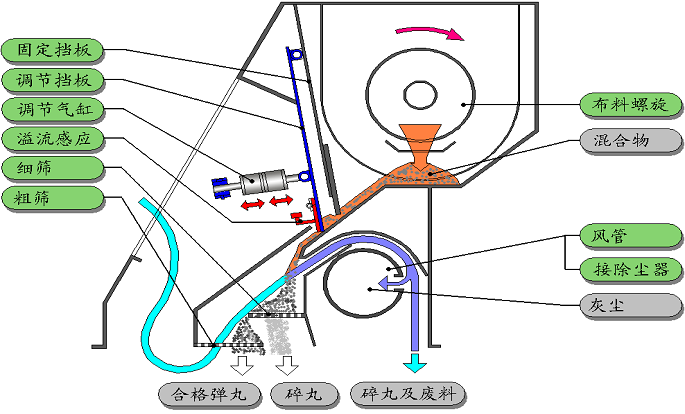

 | 采用滿幕簾式分離器，是九通引進瑞士+GF+ . DISA技術生產的，組成：分選區、輸送螺旋、丸料倉、彈丸控制閘、光電自動檢測裝置等。從斗式提升機流入的丸砂混合物，由螺旋輸送器使其沿分離器全長粗略布料。依次反復，形成瀑布狀丸砂流幕，徹底解決了大流量分離器布料不均，彈丸分離不徹底的弊端。滿幕簾砂流，利用重力風選原理，將流幕中的彈丸與金屬氧化皮碎片、破碎彈丸及粉塵有效分離，大顆粒廢料從分離器丸料溢流口流出，細小丸料、粉塵從廢料出口流出，彈丸進入丸料倉進行循環。分離器的分離效率可達99.5%以上。當有大的丸料進入螺旋篩或因機械原因造成卡死時，光電自轉裝置對其進行監控，自動將信號反饋到PLC控制系統報警自動停機，對其進行保護，能夠有效避免因機械故障而造成其它部位損壞，從而減少不必要的損失。 |
由除塵器、煙囪及吸排塵管路、脈沖閥、脈沖儀、除塵風機組成；除塵器九通一般建議濾筒除塵，客戶也可選擇濾袋式除塵器；九通濾筒濾料采用唐納森技術生產的新型材料，過濾精度：5um-10um，過濾阻力：≦46Pa，過濾效率：≧99.99%；濾筒做成折疊的圓筒形，1個標準濾筒過濾面積為15㎡，而同樣體型的布袋式除塵器的過濾面積僅有1㎡，大大減小了除塵器的體積；采用脈沖閥反吹清灰方式，當高速氣流通過文氏管誘導器誘導了數倍于一次風的周?chē)諝猓ǚQ(chēng)為二次風）進入濾袋，造成濾袋內瞬時正壓，實現清灰的目的；濾筒按統一標準制造，采用高速連接，使濾筒拆裝十分方便；排風煙囪采用1.5mm以上鋼板制作，結構上在保證排風速率的情況下為利于抗風設計成微錐形，提高設備的使用壽命！排風煙囪高度不低于15米，實際情況根據甲方車間高度及現場情況進行調整，保證符合國家環保標準。 |  |
 | 機械回收噴砂房電控系統主要由PLC及模塊、接觸器、熱繼電器、料位儀、傳感器等組成，九通采用德國西門子公司生產的S7-200型可編程控制器進行集中控制，處理速度快、性能穩定可靠、通訊聯網更方便，電控系統所有開關、動力系統、電機、按鈕、信號燈、主開關由控制柜控制檢測，并實現自動控制（即聯鎖功能）；控制柜上安裝有二臺散熱風扇，主電路部分安裝有過載保護和漏電保護，當電路短路或有漏電現象時可及時截?cái)嚯娫础?/span> |
 |  |  |  |
| 格柵模塊化更換便捷 | 照明燈防爆耐用舒適 | 噴砂服健康高效作業 | 橡膠板延長房體壽命 |
| 序號 | 項目 | 單位 | 規格參數 |
|---|---|---|---|
| 1 | 機械回收噴砂房?jī)?nèi)空尺寸 | mm | 20000*4000*4000 |
| 房體形式 | 通過式 | ||
| 大門尺寸（W x H） | mm | 3000*3000 | |
| 大門形式 | 電動提升門 | ||
| 安全門尺寸（W x H） | mm | 800*1900 | |
| 2 | 噴砂系統型號 | JT-11-900 | |
| 儲砂罐直徑 | mm | 900 | |
| 儲砂罐容積 | m3 | 1 | |
| 噴槍數量 | 把 | 2 | |
| 噴槍直徑 | mm | 10或12 | |
| 噴槍效率（單槍?zhuān)?/td> | m2/h | 15-25 | |
| 噴砂量 | kg/h | 0-2200 | |
| 耗氣量 | m3/min/單槍 | 6-9 | |
| 數量 | 套 | 2 | |
| 3 | 砂料粒度 | mm | Φ0.2-1.2mm |
| 砂料種類 | 鋼砂 | ||
| 首次加入量 | kg | 16000 | |
| 4 | 表面清理等級 | SG8923-88 | Sa2.5 |
| 5 | 表面粗超度 | mm | 20-50 |
| 6 | 照明系統 | ||
| 頂燈類型 | 飛利浦金鹵燈 | ||
| 數量 | 盞 | 14 | |
| 功率 | KW | 14*0.25=3.5 | |
| 7 | 磨料回收系統 | 皮帶（螺旋/刮板）輸送+斗提 | |
| 7.1 | 皮帶回收系統 | ||
| 縱向皮帶輸送機 | 條/mm | 3條 長度18000mm | |
| 功率 | kw | 4 | |
| 縱向皮帶輸送機功率 | 條/mm | 1條 長度5500mm | |
| 功率 | kw | 5.5 | |
| 7.2 | 斗提機 | ||
| 提升斗數量 | 個 | 50 | |
| 提升輸送皮帶長 | 米 | 16 | |
| 提長機外型尺寸 | mm | L1950*W510*H8500 | |
| 電機功率 | kw | 3.7 | |
| 8 | 砂塵分選器 | 套 | 1 |
| 分選原理 | 三級分選 | ||
| 分選粒度 | 無極調控 | ||
| 分選量 | T/h | 6 | |
| 9 | 粉塵凈化系統 | 套 | 2 |
| 處理風量 | m3/h | 4000 | |
| 過濾風速 | m/min | 0.4-0.8 | |
| 過濾方式 | 濾筒過濾 | ||
| 清灰方式 | 脈沖反吹 | ||
| 清灰耗氣量 | m3/min | 1.5-3.5 | |
| 除塵效率 | 99.99% | ||
| 風機功率 | KW | 45 | |
| 10 | 臺車 | 套 | 1 |
| 11 | 總功率 | KW | 約70 |
| 12 | 總耗氣量 | m3/min（2把槍同時工作） | 50 |
| 13 | 排放量 | mg/m3 | <70（國標≤120） |
| 14 | 噪音 | 廠界噪音 | <85分貝 |
| 15 | 空調式噴砂服 | 套 | 2 |
| 空氣壓力 | MPa | 0.4-0.7 | |
| 溫度調節范圍 | ℃ | 10-40 | |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制 ，可加微信咨詢：
掃一掃立即溝 通銷售
1.自合同生效之日起20個工作日內，供方提供設備的基礎工藝圖、系統圖及平面布置圖；
2. 制作時間60工作日；
3. 安裝調試時間60工作日；
1.我公司生產的全部產品質保期為1年。
2.在質保期內如因設備的質量問題造成損壞，乙方免費維修。
3.在質保期內如因甲方原因造成的損壞，乙方有義務及時維護，只收取適當?shù)某杀举M(fèi)用。
4.質保期滿后,設備的維修由供方提供,供方只收取更換零部件的零部件成本費，不再收取其他費用。
5.供方有較強的后勤保障能力，存有一定的備件、易損件，能及時提供給用戶。
1. 在工作時設備出現問題，我方4小時內進行電話或傳真指導維修；
2.如果電話或傳真不能解決問題，我司維修人員在24小時之內趕到現場；
3.設備交貨后我方每半年回訪一次用戶，了解設備的使用情況。
1. 設備基礎、軌道等預埋件由甲方負責；
2. 甲方負責設備卸貨及現場安裝過程中所需的吊裝設備及費用。
3．甲方將設備安裝過程所需的電源及氣源接到設備的安裝現場，免費提供給乙方使用。
4．甲方負責將設備所需的合格的電源和氣源接至地基圖所要求的地點。
5．為了保質保量完成設備的安裝，甲方應派專人監督協調設備安裝的全過程。
6．設備本身不具備防雨、防凍功能，如設備安裝于室外，用戶需在設備上搭建設備輔房。
